Introduction au polymorphisme de l'état solide des atomes et molécules

Introduction au polymorphisme de l'état solide des atomes et molécules

• Michel Bauer |

• Généralités

  • • Diagramme unaire des phases solide/liquide/vapeur d'un corps pur dans la représentation P, T
    • IMT Mines Albi |

• Définitions

  • Polymorphisme cristallin

    • • Structure cristalline du diamant
      • IMT Mines Albi |
    • • Structure cristalline du graphite
      • IMT Mines Albi |
    • • Maille de la forme 1 du paracétamol (monoclinique) contenant 4 molécules de paracétamol
      • IMT Mines Albi |
    • • Maille cristalline de la forme 2 du paracétamol (orthorhombique) contenant 8 molécules de paracétamol
      • IMT Mines Albi |

  • Autres cas de polymorphismes

    • Polymorphisme conformationnel

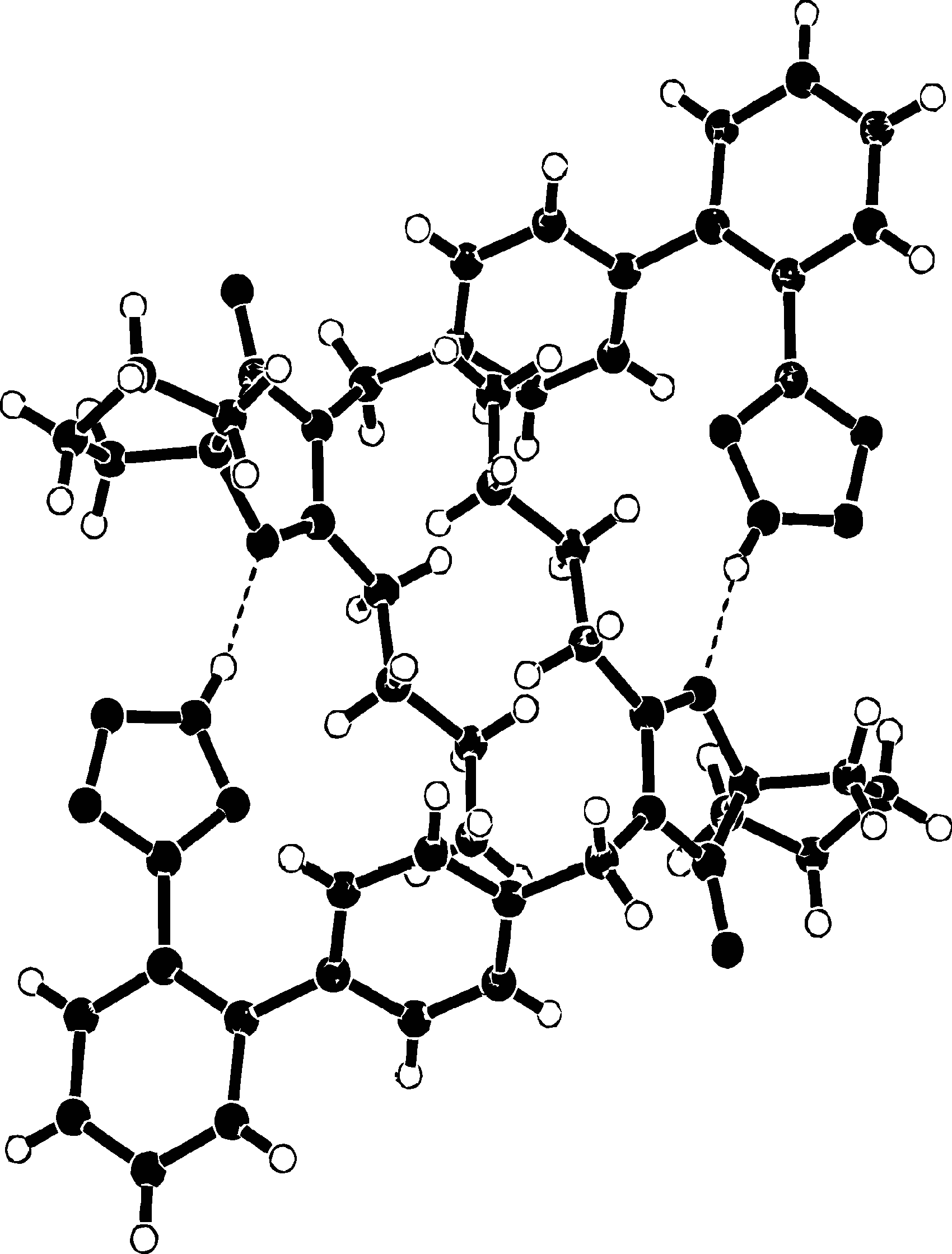

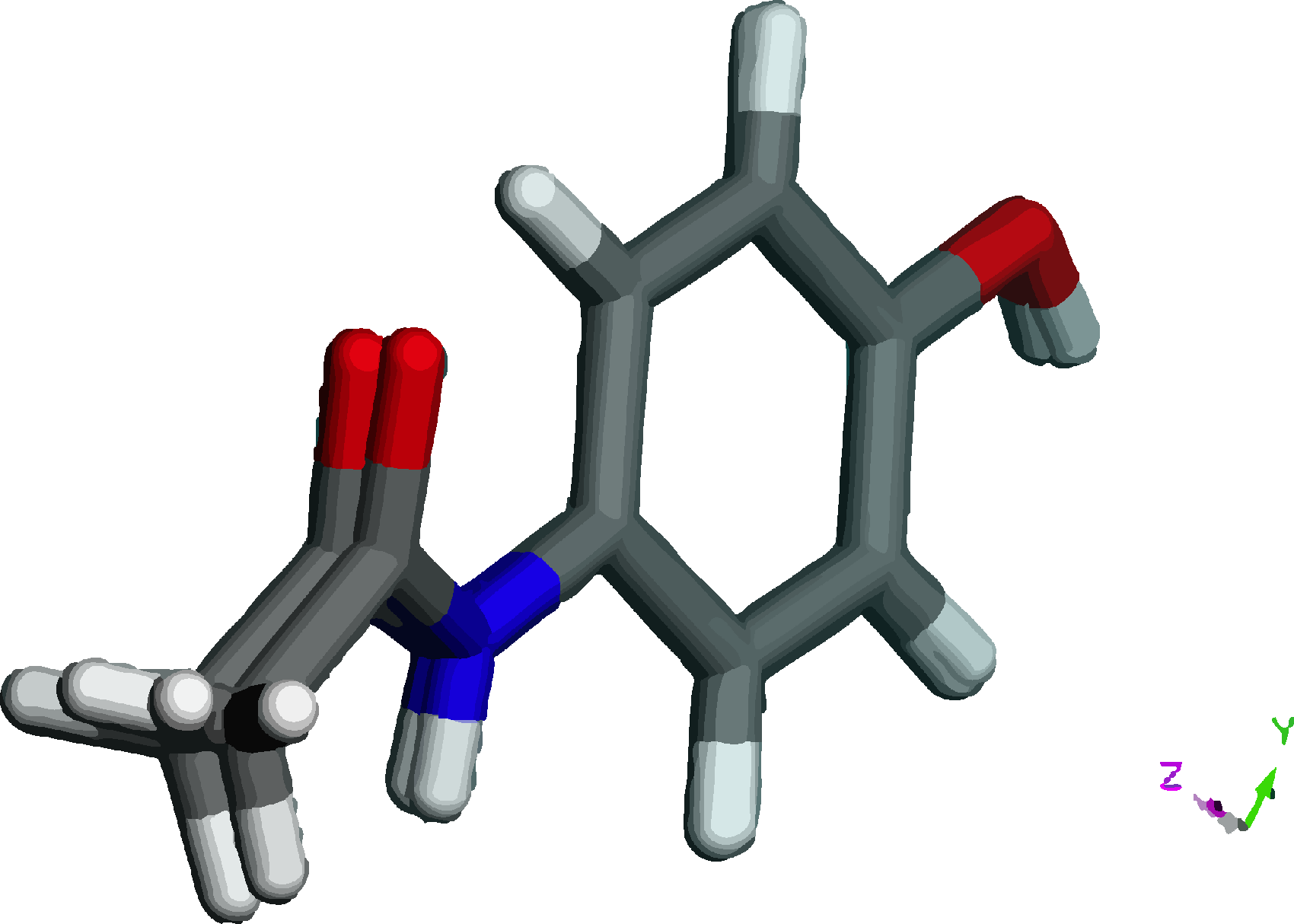

      • • Comparaison des conformations dans les mailles cristallines des formes 1 et 2 du paracétamol
        • |

    • Polymorphisme tautomérique ou Desmotropie

      • • Structure chimique des deux tautomères d'Irbésartan
        • IMT Mines Albi |
      • • Structure cristalline du desmotrope d'Irbésartan® de forme A
        • |
      • • Structure cristalline du desmotrope d'Irbésartan® de forme B
        • |

    • Pseudo-polymorphe possédant plusieurs formes cristallines

      • • Structure chimique du tétrahydrate de Taltireline
        • |

• Éléments succincts de cristallographie

  • • Maille de la forme 1 du paracétamol (monoclinique) contenant 4 molécules de paracétamol
    • IMT Mines Albi |
  • • Maille cristalline de la forme 2 du paracétamol (orthorhombique) contenant 8 molécules de paracétamol
    • IMT Mines Albi |
  • • Maille de la forme 1 du paracétamol (monoclinique) contenant 4 molécules de paracétamol
    • IMT Mines Albi |
  • • Maille cristalline de la forme 2 du paracétamol (orthorhombique) contenant 8 molécules de paracétamol
    • IMT Mines Albi |
  • • Maille élémentaire et paramètres de maille
    • IMT Mines Albi |

• Origine physique du polymorphisme cristallin

  • • Empilement stable, métastable ou instable
    • IMT Mines Albi |
  • • Énergie d'interaction U entre deux atomes ou molécules en fonction de leur distance
    • IMT Mines Albi |
  • • Variation de l'énergie réticulaire en fonction de la géométrie de la forme cristalline considérée repérée par la coordonnée généralisée r
    • IMT Mines Albi |

• Étude sommaire de la thermodynamique du polymorphisme cristallin

  • Fondements thermodynamiques : la notion d'énergie libre de Gibbs

    • • Maille de la forme 1 du paracétamol (monoclinique) contenant 4 molécules de paracétamol
      • IMT Mines Albi |
    • • Diagramme représentant l'ordonnancement des Gi de différentes formes cristallines et des barrières d'énergie les séparant
      • IMT Mines Albi |
    • • Diagramme unaire des phases solide/liquide/vapeur d'un corps pur dans la représentation P, T
      • IMT Mines Albi |
    • • Étude thermodynamique des systèmes dans les représentations P=P(T) et G=G(T)
      • IMT Mines Albi |

  • Notions d'énantiotropie et de monotropie

    • Système présentant qu'une seule forme cristalline

      • • Diagramme unaire des phases solide/liquide/vapeur d'un corps pur dans la représentation P, T
        • IMT Mines Albi |
      • • Étude thermodynamique des systèmes dans les représentations P=P(T) et G=G(T)
        • IMT Mines Albi |
      • • Diagramme énergie/température pour une forme cristalline pour une pression donnée P.
        • IMT Mines Albi |
      • • Système à T et P imposées.
        • IMT Mines Albi |

    • Système présentant deux formes cristallines

      • • Énantiotropie (pour P=Cte).
        • IMT Mines Albi |
      • • Monotropie (pour P=Cte).
        • IMT Mines Albi |

      • Cas de l'énantiotropie

        • • Énantiotropie (pour P=Cte).
          • IMT Mines Albi |
        • • Exemple d'un profil d'Analyse Calorimétrique Différentielle de type énantiotrope : cas du diazépoxyde.
          • IMT Mines Albi |
        • • Diagramme représentant l'ordonnancement des Gi de différentes formes cristallines et des barrières d'énergie les séparant
          • IMT Mines Albi |

      • Cas de la monotropie

        • • Monotropie (pour P=Cte).
          • IMT Mines Albi |
        • • Exemple du flurbiprofen présentant un système monotrope (forme I stable à gauche forme II métastable à droite).
          • IMT Mines Albi |
        • • Profils ACD associés à une monotropie.
          • IMT Mines Albi |
        • • Profils ACD associés à une énantiotropie.
          • IMT Mines Albi |
        • • Monotropie (pour P=Cte).
          • IMT Mines Albi |
        • • Empilement stable, métastable ou instable
          • IMT Mines Albi |

  • Exercice : Identification de polymorphes par ACD : Cas du F2692

    • • Formule du F2692
      • |
    • • Thermogrammes de la forme 2 du F2692.
      • IMT Mines Albi |
    • • Représentation de la variation de la solubilité aqueuse des formes I et II d'une molécule en fonction de 1/T.
      • IMT Mines Albi |
    • • Énantiotropie (pour P=Cte).
      • IMT Mines Albi |

  • Approche thermodynamique Pression/Température

    • • Cas de diagramme possible en représentation P, T pour un système énantiotrope (qui est en l'occurrence celui du soufre qui présente deux formes allotropiques 1= beta et 2= alpha).
      • IMT Mines Albi |
    • • Cas d'une monotropie généralisée.
      • IMT Mines Albi |
    • • Diagramme unaire des phases solide/liquide/vapeur d'un corps pur dans la représentation P, T
      • IMT Mines Albi |
    • • Cas d'une monotropie généralisée.
      • IMT Mines Albi |
    • • Cas d'une monotropie généralisée.
      • IMT Mines Albi |
    • • Diagramme théorique montrant la relation de monotropie entre les formes I et II du Rimonabant.
      • IMT Mines Albi |

• Pseudo-polymorphisme

  • Aspects thermodynamiques

    • • Cas de diagramme possible en représentation P, T pour un système énantiotrope (qui est en l'occurrence celui du soufre qui présente deux formes allotropiques 1= beta et 2= alpha).
      • IMT Mines Albi |
    • • Cas d'une monotropie généralisée.
      • IMT Mines Albi |
    • • Diagramme d'existence des différentes phases anhydre et hydratées en fonction de T et P.
      • IMT Mines Albi |

  • Aspects structuraux

    • • ACD (a) et thermogravimetrie (b) de la cephradine di-hydrate.
      • IMT Mines Albi |
    • • Ampicilline trihydrate (triclinique)
      • IMT Mines Albi |

    • Cas d'une forme cristalline hydratée en développement

      • • Diagrammes DRXP des lots PB05 et PB02.
        • IMT Mines Albi |
      • • Unité asymétrique de l'hémihydrate triclinique. La molécule d'eau n'est liée qu'à une molécule M.
        • IMT Mines Albi |

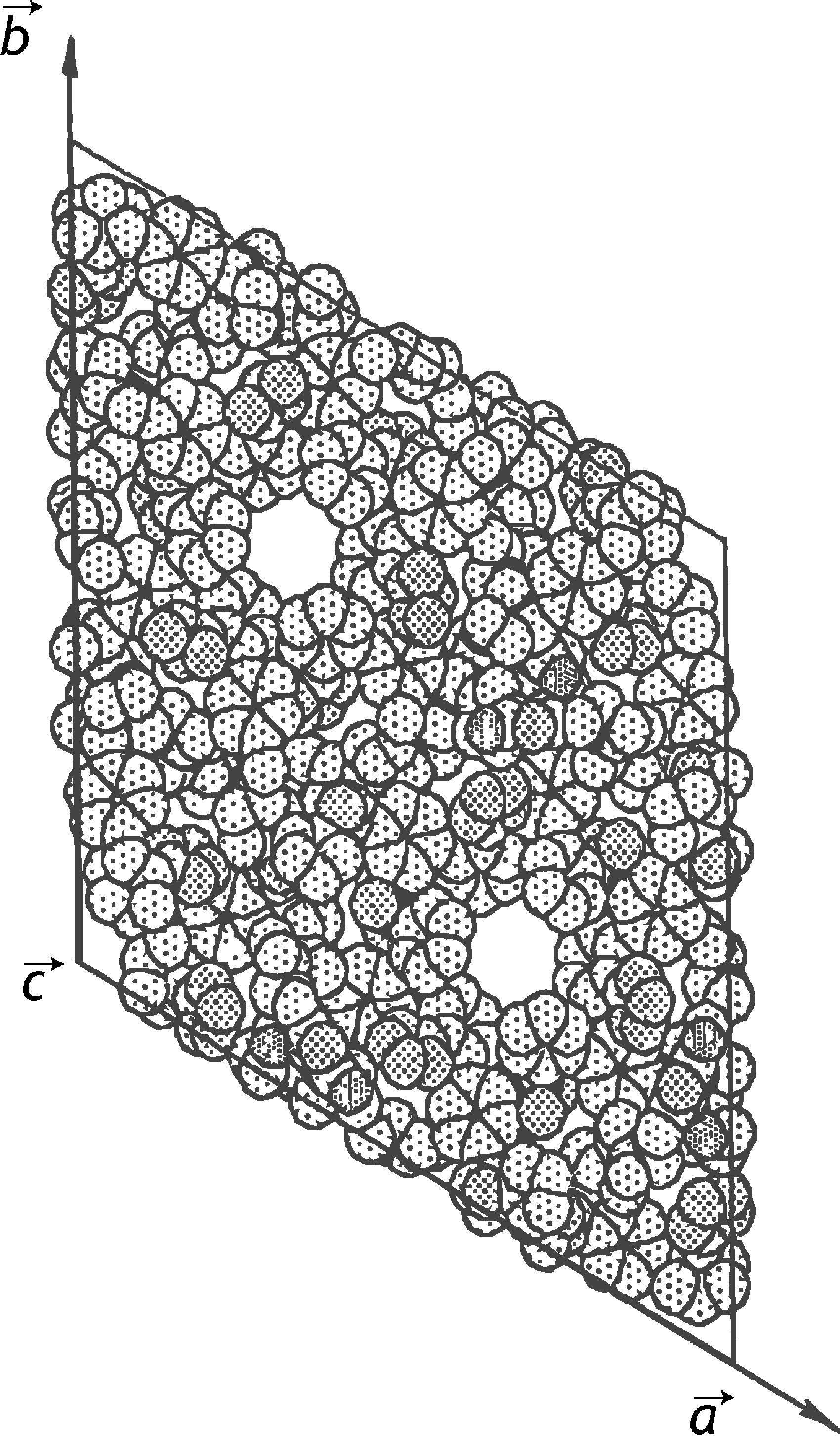

      • • Vue globale de la structure obtenue par répétition dans l'espace de la maille élémentaire.
        • IMT Mines Albi |
      • • Étude de l'isotherme d'absorption-désorption de l'eau du lot PB05.
        • IMT Mines Albi |
      • • Interprétation du diagramme ACD de l'hémihydrate A.
        • IMT Mines Albi |
      • • DRXP à température variable du lot PB02.
        • IMT Mines Albi |

• Méthodes de caractérisation

  • Diffraction des Rayons X (DRX)

    • • Maille de la forme 1 du paracétamol (monoclinique) contenant 4 molécules de paracétamol
      • IMT Mines Albi |
    • • Maille cristalline de la forme 2 du paracétamol (orthorhombique) contenant 8 molécules de paracétamol
      • IMT Mines Albi |
    • • Diagramme théorique forme I ((trace supérieure) puis, allant de haut en bas, diagrammes expérimentaux des formes I,II, III du flurbiprofen.
      • IMT Mines Albi |

  • Spectroscopies infrarouge et Raman

    • • Spectres IR des formes I, II et III du flurbiprofen.
      • IMT Mines Albi |
    • • Spectres Raman des formes I et II du flurbiprofen.
      • IMT Mines Albi |

  • Techniques thermiques

    • L'analyse calorimétrique différentielle

      • • Schéma de principe d'un appareil ACD.
        • IMT Mines Albi |

  • Microscopie optique

    • • Exemple d'un profil d'Analyse Calorimétrique Différentielle de type énantiotrope : cas du diazépoxyde.
      • IMT Mines Albi |
    • • Visualisation d'une température de transition solide-solide par microscopie optique en lumière polarisée et platine chauffante.
      • IMT Mines Albi |

  • Autres méthodes

    • Détermination des cinétiques intrinsèques de dissolution

      • • Schéma de principe de l'appareil pour la détermination de la cinétique intrinsèque de dissolution.
        • IMT Mines Albi |
      • • Cinétique intrinsèque de dissolution de théophylline forme anhydre(•) et du monohydrate (◦) dans l'eau à 23 °C.
        • IMT Mines Albi |

• Conséquences physico-chimiques du polymorphisme

  • Solubilité thermodynamique

    • système monotrope

      • • Allure d'un diagramme de solubilité C(T) dans le cas d'un système dimorphe monotrope.
        • IMT Mines Albi |
      • • Représentation de la variation de la solubilité aqueuse des formes I et II d'une molécule en fonction de 1/T.
        • IMT Mines Albi |

  • Exercice : Cas du Ritonavir

    • • Formule du Ritonavir.
      • |
    • • Monotropie (pour P=Cte).
      • IMT Mines Albi |

  • Réactivité chimique

    • • Cinétique de dégradation photolytique des formes cristalline I et II du furosémide sous atmosphère d'azote.
      • IMT Mines Albi |

  • Exercice : Cas de l'Amibegron

    • • Formule de l'Amibegron.
      • |
    • • Cinétiques intrinsèques de dissolution.
      • IMT Mines Albi |
    • • ln(J) en fonction de T.
      • IMT Mines Albi |
    • • Thermogramme de la forme B.
      • IMT Mines Albi |
    • • Thermogramme de la forme A.
      • IMT Mines Albi |

  • Exercice : Cas de la Théophylline

    • • Solubilité de la théophylline dans une solution aqueuse tamponnée pH=6.
      • IMT Mines Albi |
    • • Solubilité de la théophylline dans de l'eau pure.
      • IMT Mines Albi |
    • • Cinétique intrinsèque de dissolution de théophylline forme anhydre(•) et du monohydrate (◦) dans l'eau à 23 °C.
      • IMT Mines Albi |

• Applications au domaine pharmaceutique

  • Cinétique de dissolution et biodisponibilité

    • • Description schématique du processus de dissolution et d'absorption d'une forme orale dans le tractus GI (Schéma de gauche). Conséquences en termes de concentration plasmatique (Courbe de droite).
      • IMT Mines Albi |
    • • Cinétique intrinsèque de dissolution de l'ampicilline forme cristalline anhydre et du trihydrate en fonction de la température (Courbe de gauche). Biodisponibilités comparées des deux formes (Courbe de droite) taux d'excrétion urinaire en ordonnée.
      • IMT Mines Albi |
    • • Comportement comparés en dissolution de diverses formes physiques de la novobiocine.
      • IMT Mines Albi |

  • Choix de la forme cristalline à développer

    • • Structure du Rimonabant.
      • IMT Mines Albi |
    • • Structure du Rimonabant, Maille cristalline forme I (Z=2)
      • IMT Mines Albi |
    • • Structure du Rimonabant, Maille cristalline forme II (Z=4)
      • IMT Mines Albi |
    • • Diagramme DRXP de la forme I du Rimonabant.
      • IMT Mines Albi |
    • • Diagramme DRXP de la forme II du Rimonabant.
      • IMT Mines Albi |
    • • Comparaison du diagramme théorique et expérimental de la forme II du Rimonabant.
      • IMT Mines Albi |
    • • Spectre IR de la forme I du Rimonabant.
      • IMT Mines Albi |
    • • Spectre IR de la forme II du Rimonabant.
      • IMT Mines Albi |
    • • Courbes de solubilité de la forme I et de la forme II dans le méthylcyclohexane en fonction de la température.
      • IMT Mines Albi |
    • • Diagrammes ACD obtenu pour la forme I et la forme II.
      • IMT Mines Albi |
    • • Diagramme théorique montrant la relation de monotropie entre les formes I et II du Rimonabant.
      • IMT Mines Albi |
    • • Courbes de solubilité de la forme I et de la forme II dans le méthylcyclohexane en fonction de la température.
      • IMT Mines Albi |

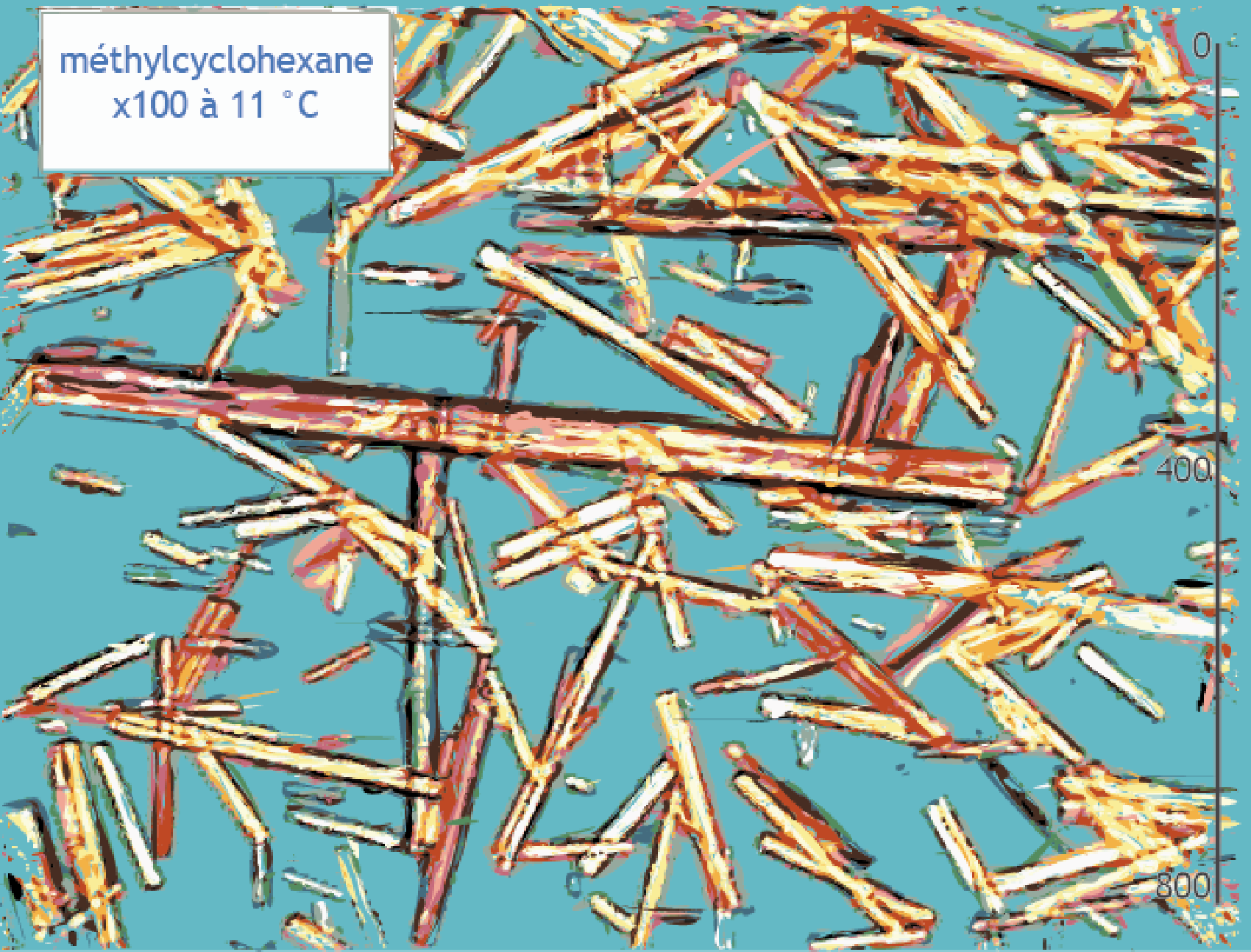

    • • Morphologie en bâtonnet des particules de la forme II.
      • |

  • Étude d'une forme galénique pâteuse

    • • Évolution du profil de libération de la prednisolone en fonction du temps à partir d'une crème conservée à 37 °C.
      • IMT Mines Albi |
    • • Évolution DRXP de la prednisolone au cours du temps de la forme anhydre vers la forme monohydrate dans la préparation semi-solide à 37 °C.
      • IMT Mines Albi |
