Un capteur de température numérique
Le capteur de température proposé est un capteur numérique de type DS18B20.
Complément : Données fabriquant

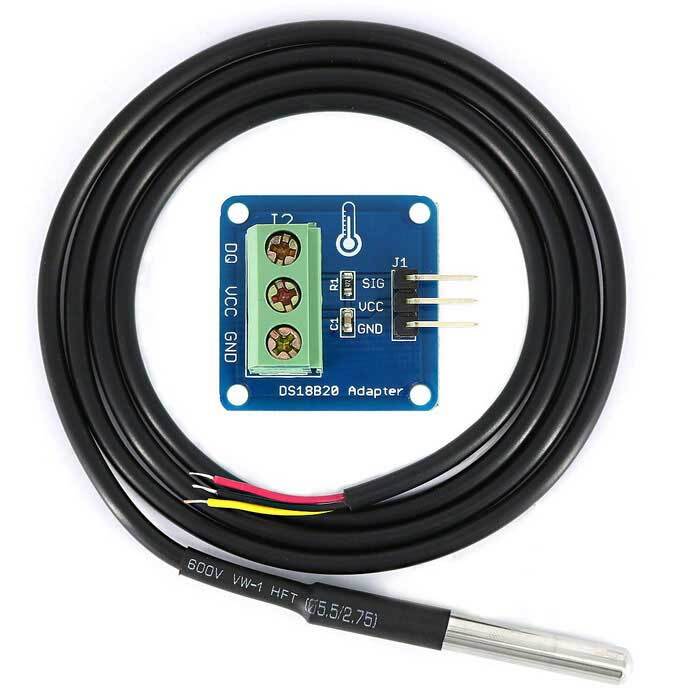

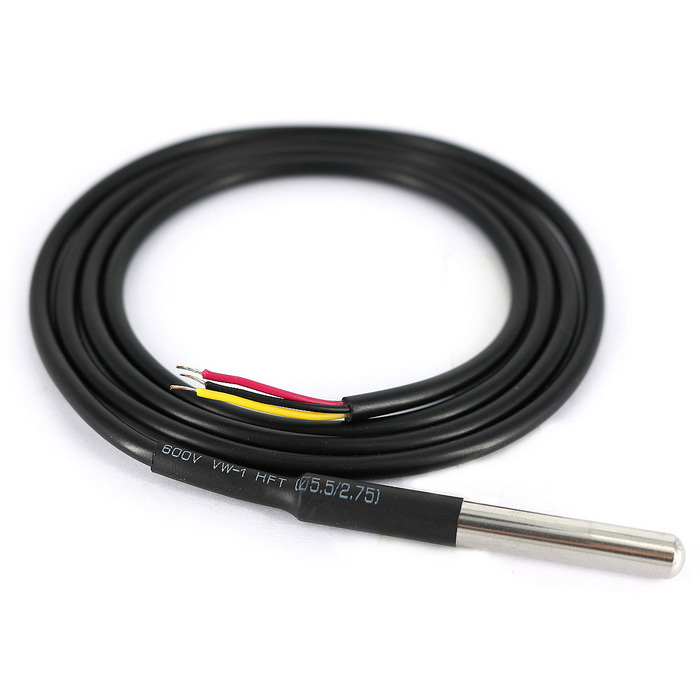

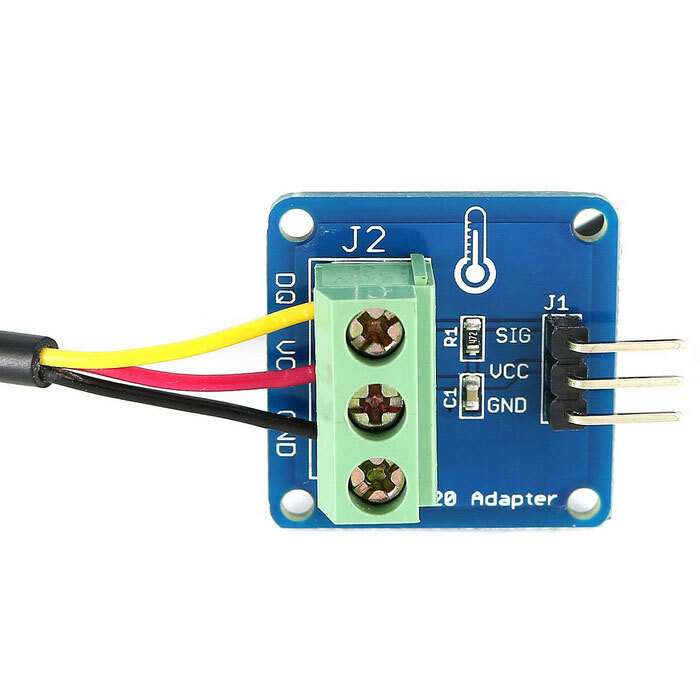

The kit contains a waterproof digital temperature sensor DS18B20 and a DS18B20 adapter module, and it can measure the temperature directly in the water. Single bus interface allows the multiple DS18B20 sensors mounted on the same bus, so it can be multiple DS18B20 sensors are connected to the green terminals of the adapter module, in order to achieve a large area multi-point measurement of temperature. With pull-up resistor on board, the adapter module can be connected directly to most microcontrollers and it is widely used in temperature monitoring for fish tanks, equipment, machinery, greenhouses.
Features:
Single-bus communication, multiple sensors can share a data line
Compatible with Arduino UNO R3 / Mega2560
Arduino library: OneWire
Working voltage: 3.2 ~ 5.25VDC
Working current: 2mA (max)
Resolution: 9-12 bit programmable
Measuring range: -55 ~ 110 ℃
Measuring accuracy: ±0.5'C@-10~+80'C; ± 2'C @ -55 ~ + 110'C
Output leads: yellow (DATA), red (VCC), black (GND)
Complément : spécification du composant DS18B20 (MaximIntegrated)
Remarque :
Ce type de capteur de température peut être configuré pour travailler avec une résolution plus ou moins fine. Mais plus la résolution est fine, plus le temps de conversion est important. En pratique, la mesure est effectuée sur un ensemble de bits et plus on souhaite une résolution fine, plus on doit utiliser de bits pour coder la mesure.
Nombres de Bits | Durée maximale de conversion | Résolution |
|---|---|---|
9 | 93.75 ms | 0.500 °C |
10 | 187.5 ms | 0.250 °C |
11 | 375 ms | 0.125 °C |
12 | 750 ms | 0.0625 °C |
Attention :
Il ne faut pas confondre résolution et précision : la résolution est la valeur minimale que l'on peut avoir entre deux mesures différentes. Changer la résolution ne change pas la précision du capteur...
Question / Réponse :
Question
Ce choix remet-il en cause votre cahier des charges ?
